電熱管的制作原理

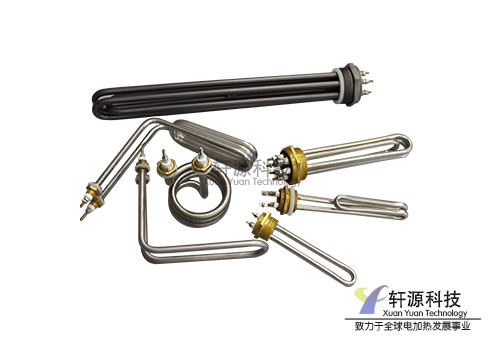

1.電熱管以金屬管為外殼,合金電熱絲作為發熱體,在一端或者二端具有引出棒(線)在金屬管內填裝氧化鎂絕緣介質,以固定發熱體的電熱元件。

2.引出棒：與發熱體相連，供元件與電源，元件與元件連接用的金屬導電零件。

3.展開長度（L），mm：元件圖樣上金屬管的直線與彎曲長度的總和。

4.發熱長度,mm：元件圖樣上布置發熱體部分的長度。

5.發熱表面積，cm平方：發熱長度上金屬管表面積。

6.表面負荷，W/cm平方：發熱表面上單位面積的功率。

7.充分發熱條件：使元件達到規定工作狀態的工作條件。

8.額定電壓，V：指在設計時規定并在元件外殼上標出的接在元件上的電壓。

9.額定功率，kW：指在設計時規定并在元件外殼上標出的元件輸入功率。

10.工作電壓，V對單支接入電源的元件，是指設計時規定的接在元件上的電壓，即額定電壓；對多支串接到電源上的一組元件，是指設計時規定接在這組元件上的電壓。

11.工作溫度，℃：在額定功率和充分發熱條件下，元件發熱表面的平均溫度。

12.最高溫度：在1.27倍的額定功率和充分發熱條件下，元件發熱長度上最高溫度點的溫度。

13.模擬條件：在標準各條款的狀態下，采用措施使元件的工作溫度與規定值基本符合的工作條件。

14.允許修復指元件的引出棒損壞，金屬表面涂層損壞、絕緣子和密封失效進行的修復，且修復后不影響元件的性能和正常使用。

15.恢復由于使用和長時間存放等原因，元件的電氣絕緣性能低于標準值，通過烘箱干燥等方法，使其電氣絕緣性能恢復到標準值的過程，且不影響元件的性能和正常使用。

16.損壞

a.元件耐壓低于標準值，泄露電流大于5mA或絕緣電流低于1MΩ，又不可恢復；

b.外殼有火焰發射及熔融物、表面嚴重腐蝕或其它不允許修復的損壞；

c.元件的實際功率比額定功率超差20%
